熱縮號碼管

標準型（600V）熱縮套管規格

產品規格	收縮前尺寸(mm		完全收縮後尺寸(mm		包裝長度M	適用範圍 (mm)
產品規格	內徑(D	平均壁厚(T)	內徑(D)	壁厚(T)	包裝長度M	適用範圍 (mm)
φ0.6	0.9±0.2	0.15±0.03	≤0.40	0.28±0.06	200±2	0.4—0.7
φ0.7	0.9±0.2	0.15±0.03	≤0.45	0.28±0.06	200±2	0.5—0.7
φ0.8	1.1±0.2	0.15±0.03	≤0.50	0.30±0.06	200±2	0.6—0.8
φ1.0	1.5±0.2	0.18±0.03	≤0.60	0.36±0.08	200±2	0.75—0.9
φ1.5	2.0±0.3	0.18±0.03	≤0.85	0.36±0.08	200±2	0.95—1.4
φ2.0	2.5±0.3	0.20±0.04	≤1.00	0.40±0.08	200±2	1.1—1.8
φ2.5	3.0±0.3	0.20±0.04	≤1.25	0.40±0.08	200±2	1.35—2.3
φ3.0	3.5±0.4	0.20±0.04	≤1.5	0.40±0.08	200±2	1.6—2.7
φ3.5	4.0±0.4	0.22±0.04	≤1.75	0.44±0.08	200±2	1.85—3.2
φ4.0	4.5±0.4	0.25±0.04	≤2.0	0.50±0.08	200±2	2.1—3.6
φ4.5	5.0±0.4	0.25±0.04	≤2.25	0.50±0.08	100±1	2.35—4.0
φ5.0	5.5±0.4	0.25±0.04	≤2.5	0.50±0.08	100±1	2.6—4.5
φ5.5	6.0±0.4	0.25±0.04	≤2.75	0.50±0.08	100±1	2.8—5.5
φ6.0	6.5±0.4	0.28±0.04	≤3.0	0.55±0.08	100±1	3.1—5.4
φ6.5	7.0±0.4	0.28±0.04	≤3.25	0.55±0.08	100±1	3.2—6.0
φ7.0	7.5±0.4	0.28±0.04	≤3.5	0.55±0.08	100±1	3.7—6.3
φ8.0	8.5±0.5	0.28±0.04	≤4.0	0.60±0.10	100±1	4.2—7.2
φ9.0	9.5±0.5	0.30±0.05	≤4.5	0.60±0.10	100±1	4.7—8.0
φ10	10.5±0.5	0.30±0.05	≤5.0	0.60±0.10	100±1	5.2—9.0
φ11	11.5±0.5	0.30±0.05	≤5.5	0.60±0.10	100±1	5.7—10
φ12	12.5±0.5	0.30±0.05	≤6.0	0.60±0.10	100±1	6.2—11
φ13	13.5±0.5	0.35±0.06	≤6.5	0.70±0.10	100±1	6.7—12
φ14	14.5±0.5	0.35±0.06	≤7.0	0.70±0.10	100±1	7.3—13
φ15	15.5±0.5	0.40±0.08	≤7.5	0.75±0.10	100±1	7.8—14
φ16	16.5±0.5	0.40±0.08	≤8.0	0.75±0.10	100±1	8.3—15
φ17	17.5±0.5	0.40±0.08	≤8.5	0.75±0.10	100±1	8.8—16
φ18	19.0±0.7	0.40±0.08	≤9.0	0.75±0.10	100±1	9.3—17
φ20	21.0±0.7	0.40±0.08	≤10.0	0.75±0.10	100±1	10.4—19
φ22	23.0±0.7	0.40±0.08	≤11.0	0.80±0.10	100±1	11.4—21
φ25	26.0±0.7	0.50±0.10	≤12.5	0.90±0.10	50±0.5	12.8—24
φ28	29.0±0.7	0.50±0.10	≤14.0	0.90±0.10	50±0.5	14.4—29
φ30	31.0±0.7	0.50±0.10	≤15.0	0.95±0.10	50±0.5	16-29
φ35	36.0±0.7	0.50±0.10	≤17.5	1.00±0.12	50±0.5	18-34
φ40	41.0±0.7	0.55±0.10	≤20.0	1.00±0.12	50±0.5	21-39
φ45	46.0±0.7	0.55±0.10	≤22.5	1.00±0.12	25±0.5	23-44
φ50	51.0±0.7	0.55±0.10	≤25.0	1.00±0.12	25±0.5	26-49

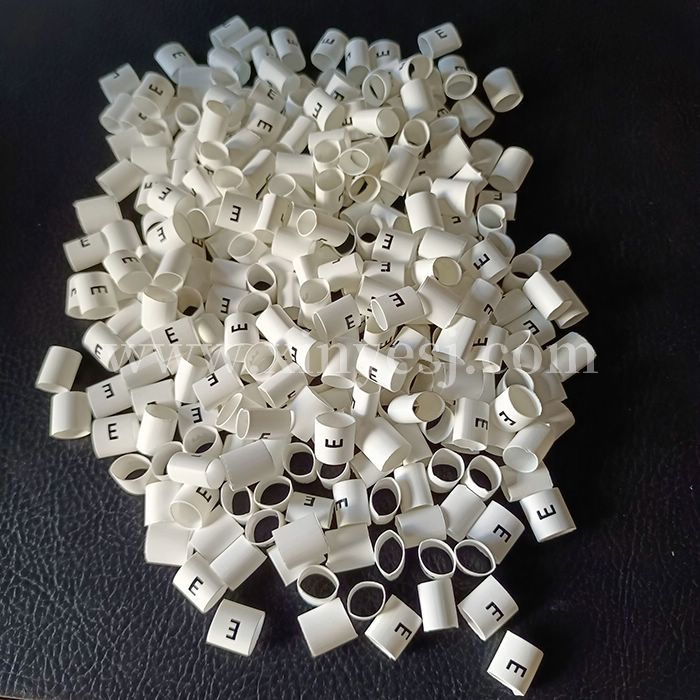

附產品圖示：平均壁厚 = ( 最高點壁厚 + 最低點壁厚 ) ÷ 2

熱縮標識管，已廣泛地用於各個領域的永久性標識，可以確保設備製造、維修、係統安全、運行管理的可靠性，其具體用途如下：

1、一般性製造廠電氣線路、車間的蔭蔽電力電纜、中央控製室、信息線路布局標識和對接標識；

2、通訊線路的去向和對接口標識，程控設備和光纖光纜，分線盒，接線盒；

3、銀行金融機構信息管理體係線路的去向和對接口標識；

4、社區住所、高層建築的電氣線路、煤氣管、水管，電話線、電力電纜、水電煤氣和英特網線、電腦抄表線的去向和對接口標識。

5、動車、地鐵地道工程：電氣線路施工、安裝和維修電氣線路的去向和對接口標識；

6、飛機、、汽車、火車等製造業：電氣線路安裝和維修電氣線路對接口分組標識；

7、軍工潛艇、輪船、導彈等製造業：電氣線路安裝和維修電氣線路對接口分組標識；

8、化工廠管線標識：合成氨廠、石化企業、尿素廠等大型化工廠的氫氣、水煤氣、氮氣管道線路介質屬性和走向標識。
